Diseño y características
• Se ha definido esta gama de CIPs en 3 partes:
• Bancada con los distintos componentes
• Depósitos para agua y productos químicos
• Tubería y conexionado entre depósitos y bancada
• Posibilidad de suministro de depósitos o adquisición por parte del cliente. En caso de adquisición por parte del cliente INOXPA suministra los planos.
• Posibilidad de realizar la tubería y conexionado entre depósitos y bancada o se lo puede realizar el cliente. En caso que el cliente se lo realice INOXPA suministra los esquemas de tubería y conexionado.
• 4 modelos diferentes (10, 15, 20 y 25 m³/h).
• Para cada modelo posibilidad de 1 o 2 líneas.

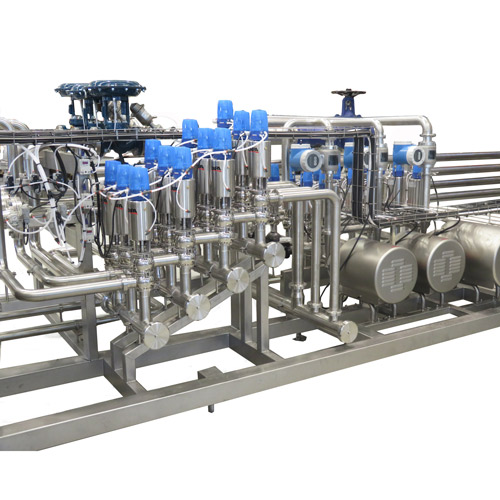

• La bancada consta de los siguientes elementos:
– Bomba/s HCP
– Intercambiador/es tubular/es
– Válvulas multivias de simple asiento con cabezal C-TOP+
– Válvula/s de control de vapor
– Filtro/s de retorno/s
– Sonda/s de temperatura en línea/s de impulsión
– Caudalímetro/s electromagnético/s
– Conductivímetro/s en retorno/s
– Detector/es de flujo en retorno/s
Materiales
• Depósitos producto químico AISI 316L
• Depósitos agua AISI 304
• Aislamiento depósitos Lana de roca
• Tubería y componentes en contacto con el producto AISI 316
• Otras partes AISI 304
• Juntas en contacto con el producto EPDM
Opciones
• Manómetro/s en línea/s de impulsión.
• Ciclo de sanitización, mediante dosificación de producto en línea.
• Recirculación en tanque de producto mediante bomba Estampinox y control de conductividad.
• Bomba/s de retorno CIP.
• PLC Allen-Brandley Compact Logix y pantalla Rockwell.
• Sistemas de comunicación entre el CIP y los otros cuadros de la instalación.
• Registro de parámetros de funcionamiento.
